Nous continuons étape par étape sur les appareils électroménagers et aujourd’hui, nous allons apprendre comment installer un poêle au sol devrait être fait.

Avant l’installation, il est nécessaire de prendre soin du site et du type de gaz qui sera utilisé.

Lire également : Quels sont les différents types de vitrophanie pour les bureaux d’entreprise ?

Types de gaz

Il existe deux types de gaz à usage domestique : le GPL (gaz de pétrole liquéfié) et le GN (gaz naturel). Tous les poêles quittent l’usine pour être utilisés avec du gaz de type GPL.

A lire également : Comment faire une plante d'une maison sans architecte ?

Pour une utilisation avec NG (gaz naturel), il est nécessaire d’appeler le service autorisé du fabricant. Habituellement, la première conversion est gratuite tant qu’elle a lieu pendant la période de garantie et qu’il s’agit de la première installation.

Voir aussi : Installation de poêles encastrés

Conditions d’installation électrique

La prise doit être en parfait état et abordable après l’installation du produit.

REMARQUE : N’utilisez pas de benjamins, d’extensions ou de liens improvisé entre le poêle et la prise. La mise à la terre du réseau électrique doit être conforme à la norme NBR 5410. En cas de doute, consultez un électricien spécialisé.

Instructions pour l’installation d’un poêle au sol

L’emplacement d’installation du modèle conventionnel (sol) doit prévoir une distance minimale de 10 cm sur toute la partie du poêle pour la circulation de l’air et une portée supérieure à 65 cm de haut de la table pour permettre l’ouverture du couvercle en verre.

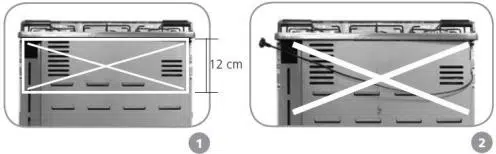

ATTENTION ! Ne passez jamais le tuyau en plastique PVC dans la région indiquée sur la figure 1.

Assurez-vous de dérouler complètement le cordon d’alimentation du poêle. Il n’est pas recommandé de passer les fils à l’arrière du poêle.

S’il n’y a pas d’autre solution, assurez-vous que le fil ne se penche pas contre la protection arrière du poêle, comme le montre la figure 2.

Installation de gaz bouteille (GPL)

Pièces que vous devez avoir à portée de main pour installer votre poêle :

1) Régulateur de pression de gaz avec 2,75 kPa (vanne à bouteille) selon NBR 8473. N’installez jamais le régulateur de pression de date d’expiration. 2) Pinces métalliques avec vis. 3) Tournevis. 4) Tuyau en plastique PVC marqué avec une bande jaune et un joint de certification INMETRO selon NBR 8613. Veuillez noter la date d’expiration.

Vérifiez la distance entre la bouteille et votre poêle. Ne jamais épisser le tuyau. La longueur maximale autorisée pour le tuyau en PVC est de 1,25 m.

Installation de votre poêle

1. Placez la pince métallique sur une extrémité du tuyau. Fixez ensuite le tuyau au point d’entrée de gaz.

2. Serrez la pince à l’aide d’un tournevis.

3. Mettez l’autre brassard extrémité opposée du tuyau. Connectez ensuite le tuyau à la manette des gaz, puis serrez la pince à l’aide d’un tournevis.

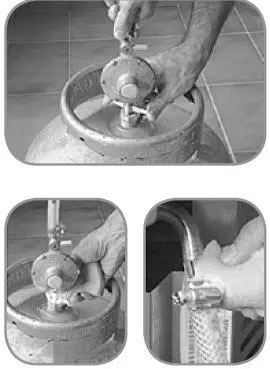

4. Assurez-vous que le registre du régulateur est fermé avant de l’enfiler dans la bouteille. Visser doucement le régulateur de pression dans la bouteille.

5. Après l’installation, vérifiez les fuites de gaz en ouvrant le régulateur de pression et en plaçant de la mousse savonneuse sur tous les raccords manipulés. S’il y a formation de bulles, fermez le registre du régulateur et refaites l’opération.

Installation de gaz plombés (GPL ou GN)

Lorsque le gaz est plombé, GPL ou GN, l’utilisation d’un tuyau métallique est nécessaire pour effectuer l’installation.

Voyez à côté des pièces que vous devriez avoir à portée de main pour installer votre poêle : 1) tuyau métallique flexible ½ » 1,25 m de long. 2) Rondelle d’étanchéité. 3) Dossier à sceller. 4) Un adaptateur (pour modèle d’entrée de gaz avec buse « bouteille »). 5) Deux clés.

Point de sortie de gaz et enregistrement

Le registre du gaz doit être unique au poêle et être dans l’environnement. où se trouve le poêle. Le registre doit être visible, avec un accès facile, sans aucune restriction et peut être fermé ou fermé rapidement en cas de problème. Pour l’adéquation du point de gaz et du positionnement de l’enregistrement, utilisez les raccords en cuivre ou en acier conformément aux normes NBR 13932 et 13933.

Installation de votre poêle

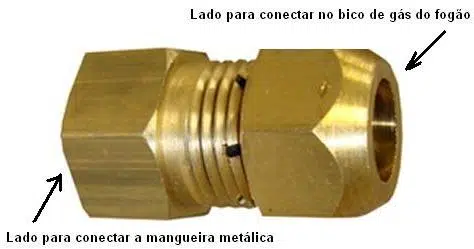

1. Voir un adaptateur ci-dessous.

Fileter l’adaptateur à côté du tuyau métallique flexible. Pour faciliter l’étanchéité, utilisez de la pâte d’étanchéité.

2. Effectuez la fixation à l’aide de deux clés.

3. Placez l’écrou adaptateur dans l’entrée de gaz. Fixez ensuite l’adaptateur et filetez l’écrou de blocage. Utilisez deux clés pour faciliter le serrage.

4. Placez la rondelle d’étanchéité à l’intérieur du filetage interne du tuyau métallique.

5. Assurez-vous que le registre de gaz est complètement fermé.

6. Visser le tuyau métallique dans le registre de gaz à l’aide de deux clés. Utilisez de la pâte d’étanchéité pour faciliter l’étanchéité.

7. Après l’installation, vérifiez les fuites de gaz en ouvrant la bûche de gaz et en plaçant un peu de mousse savonneuse sur tous les raccords manipulé. S’il y a formation de bulles, fermez le registre du régulateur et refaites l’opération.

C’est tout pour l’instant. Dans le prochain article de cette série, nous parlerons de l’installation de poêles encastrés et du soin que nous devrions prendre lors de l’installation.

Si vous avez des questions, rédigez un commentaire auquel nous allons répondre.

Source : www.brastemp.com.br
